I N F O R M A C I Ó N

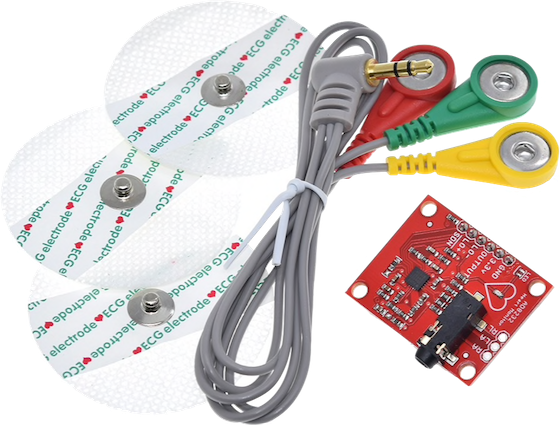

AD8232 Pulso Cardíaco es una tarjeta de costo bajo usado para medir la actividad eléctrica del corazón. Esta actividad eléctrica puede ser registrada como un electrocardiograma -ECG- o una salida como una lectura analógica. Los electrocardiogramas pueden ser extremadamente ruidosos, por lo que el AD8232 actúa como un amplificador operacional que ayuda a obtener una señal clara de los intervalos PR y QT fácilmente. El AD8232 es un bloque de señales integradas condicionadas para ECG y otras aplicaciones de medición biopotenciales. Está diseñado para extraer, amplificar y filtrar pequeñas señales biopotenciales en presencia de condiciones ruidosas, así como aquellas creadas por el movimiento o la colocación de electrodos. El AD8232 proporciona nueve conexiones desde el circuito en el que puedes soldar pines, cables u otras conexiones. Las salidas SDN, LO+, LO-, OUTPUT, 3.3V y GND proporcionan los pines esenciales para operar el monitor con un Arduino u otra tarjeta de desarrollo. También se proporcionan en esta tarjeta los pines RA (Right Arm), LA (Left Arm) yRL (Right Leg) para conectarlos y usar tus propios sensores. Adicionalmente hay un LED indicador que emite pulsos luminosos al ritmo del bombeo del corazón. Los sensores biomédicos -electrodos- y los cables para electrodos se requieren para usar el monitor. ¡ATENCIÓN! Este producto NO es un dispositivo médico y no fue hecho con el propósito de ser usado para tal fin, ni para diagnósticos y tratamientos.

E S P E C I F I C A C I O N E S
T É C N I C A S

  Modelo: Modulo AD8232 ECG Pulso Cardíaco Dimensiones: 28mm x 35mm Voltaje de operación: 3.3 V Bajo consumo de corriente: 170 uA Salida de tipo analógica Rechazo de ruido a 60Hz: 80dB Configuraciones: 2 o 3 electródos Ganancia elevada (G=100), con bloqueo de corriente DC Electrodos: 3 Salida analógica Jack de 3.5 mm para la conexión de los cables para electrodos Led de encendido: No Led Indicador: Se prenderá conforme al ritmo cardíaco Rango de temperatura nominal: 0-70°C Rango de temperatura de trabajo:-40-85 grados Modo de configuración ECG o electrocardiograma y la salida como lectura analógica Obtiene señales de los intervalos PR Y QT Está diseñado para extraer, amplificar y filtrar pequeñas señales biográficas Nota: Para tener una buena lectura del modulo AD8232 debe de retirar la mica que protege al gel conductor que viene integrado con los electrodos y pegarlos en los puntos específicos del cuerpo humano, de lo contrario tendrás lecturas erróneas, de igual manera cuando se empieza a secar el gel conductor de los electrodos obtendras malas lecturas, por lo que te recomendamos intercambiar los parches de los electrodos periódicamente.
