Descripción

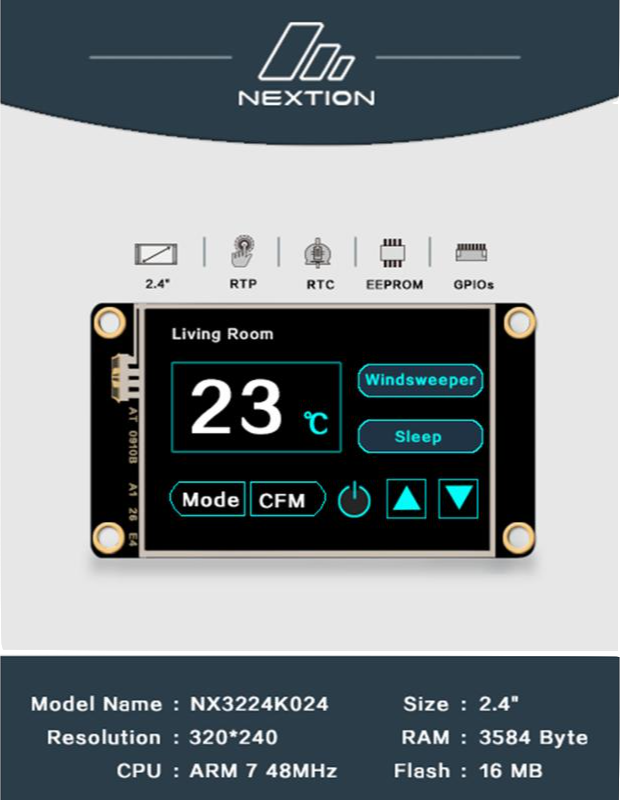

La pantalla Nextion Enhanced NX3224K024 es una potente pantalla HFT TFT de 2.4″, con 16 MB de espacio de almacenamiento de datos Flash, 1024 bytes EEPROM, 3584 bytes RAM. Con GPIO compatible, ahora los clientes pueden usar Nextion para controlar dispositivos externos.

Nextion es una solución perfecta de interfaz de máquina humana (HMI) que proporciona una interfaz de control y visualización entre un humano y un proceso, máquina, aplicación o dispositivo. Nextion se aplica principalmente a Internet of thing (IoT) o al campo de la electrónica de consumo. Es la mejor solución para reemplazar el tradicional tubo de Nixie con LCD y LED.

Nextion incluye una parte de hardware (una serie de tarjetas TFT) y una parte de software (el editor de Nextion). La tarjeta TFT de Nextion utiliza solo un puerto serie para comunicarse. Permite a los usuarios evitar la molestia de cableado. Nos dimos cuenta de que la mayoría de los ingenieros dedican mucho tiempo al desarrollo de aplicaciones, pero obtienen resultados insatisfactorios. Como solución a esta situación, el editor de Nextion tiene componentes masivos como botones, texto, barra de progreso, control deslizante, panel de instrumentos, etc. para enriquecer el diseño de la interfaz. Además, la función de “arrastrar y soltar” garantiza que los usuarios dediquen menos tiempo a la programación, lo que reducirá el 99% de sus cargas de trabajo de desarrollo. Con la ayuda de este editor WYSIWYG, diseñar una GUI es muy fácil. Es fácil adaptar el HMI de la familia Nextion a los proyectos existentes; los usuarios solo tienen que proporcionarle un UART.

Características:

• Soporta RTC incorporado
• Soporta GPIO
• Interfaz de tarjeta SD: soporta max max 32G Micro TF / tarjeta SD (formato de archivo FAT32)
• Espacio de almacenamiento de datos flash: 16MB
• EEPROM: 1024 bytes
• RAM: 3584 bytes
• Buffer de instrucciones: 1024 bytes
• Color: 65K (65536) colores
• Resolución: 320×240 píxeles.
• Brillo ajustable: 0 ~ 180 nit- el intervalo de ajuste es 1%

Especificaciones:

• Área visual: 48.96mm (L) × 36.72mm (W)
• Tamaño del diseño: 74.4(L) × 42.72(W) × 5.8(H)
• Tipo de toque: Resistivo
• Luz de fondo: LED
• Vida útil de la retroiluminación (promedio):> 30,000 horas
• Peso Neto: 25.8 g
• Fuente de alimentación recomendada: 5V 500mA DC
• Certificados: CE / EMC, RoHS (certificados)

El paquete incluye

• 1 x Pantalla HMI mejorada Nextion de 2.4″
• 1 x tarjeta de prueba de alimentación
• 1 x Cable de 4 pines

Documentos

Por favor visite nuestra página wiki para más información sobre este producto. Cualquier sugerencia de mejora, como corregir errores, agregar más códigos de demostración o tutoriales, será muy apreciada.

Soporte técnico

Para soporte técnico, abra un ticket en el foro de Nextion.
